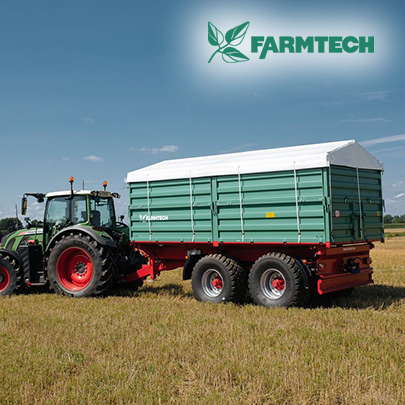

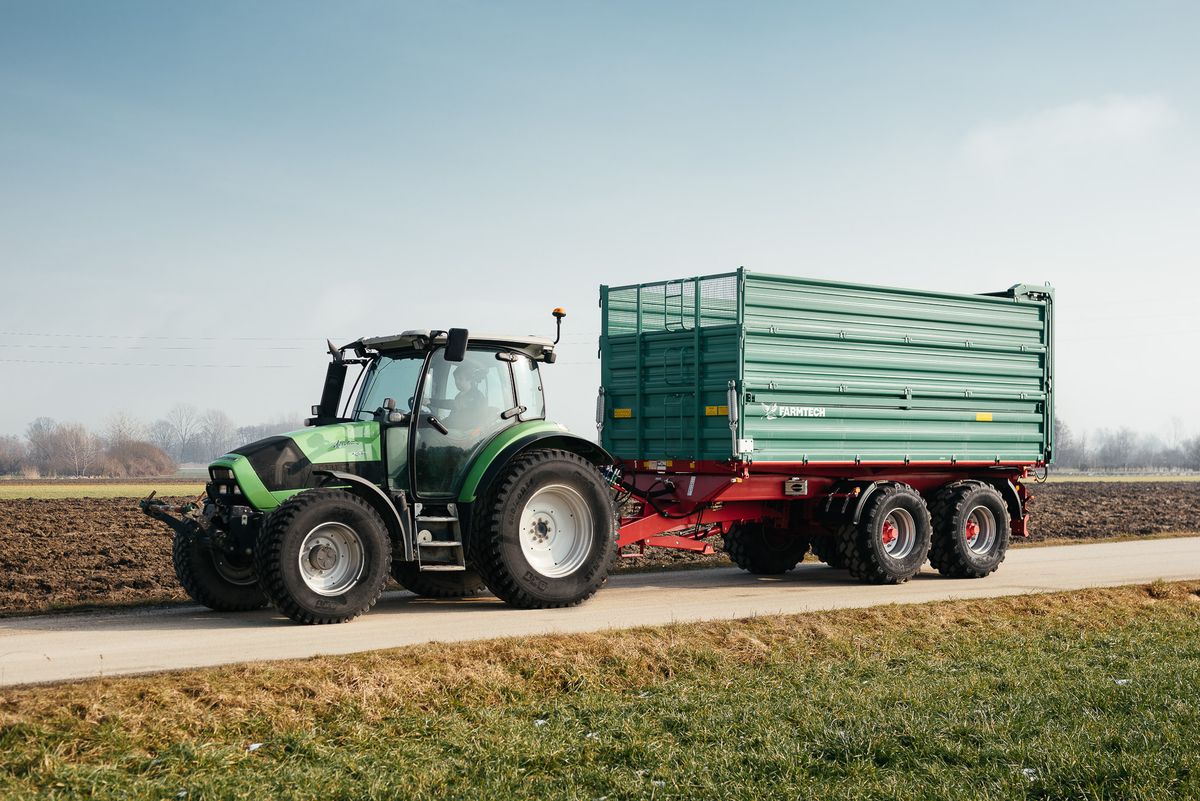

Tandem traktorske prikolice

Farmtech TDK

Tandem prikolice od 8 do 21 tona ukupne mase, su namijenjene za korisnike koji
preferiraju raznovrsnost i fleksibilnost. Tandem šasija osigurava agilnost i prilagodljivost
u ekstremnim uvjetima i garantira maksimalnu stabilnost i sigurnost kod utovara,
istovara i vožnje. Već standardno velika zapremina može se dodatno povećati i još
nadograditi.
Karakteristike
  • Stabilni gornji i donji okvir iz C-profila
  • Debljina poda 4 odn. 5 mm čeličnog lima
  • Kipovanje na tri strane (bočno i nazad)
  • Tvrdo kromirani teleskopski cilindar sa ograničenim hodom
  • Različite mogućnosti otvaranja stranica
  • Centralno zatvaranje stranica
  • Opruge za podizanje stranica
  • Demontažni stupovi
  • Konusni sanduk kod prikolica 8 t nosivosti i više, priprema za ojačanja stranica
  • Lanac za povezivanje u sanduku
  • Ispust za rinfuzu
  • Stabilne stepenice na prednjoj strani
  • Podložni klinovi (podmetači)
  • Priključak za vuču druge prikolice
  • Električne instalacije prema propisima
  • Elektrosignalizacija 12V
  • Gornji ili donji priklop
  • Podesivi potporni točak odn. stopa
  • Vučna kuka
  • Parkirna kočnica
  • Naletna kočnica, hidraulične kočnice ili zračni kočioni sistem
  • Parabolične lisnate opruge
Oprema
TDK 800 900 1100 1300 1500 1800 2000
Najveća ukupna masa (tehnička masa) 8000 kg 9000 kg 11000 kg 13000 kg 15000 kg 18000 kg 20000 kg / 21000 kg* (24000 kg / 25000 kg*)
Vlastita masa (zavisi od opreme) 2600 kg 2300 kg 2800 kg 3000 kg 3100 kg 3900 kg 5600 kg
Nosivost 5400 kg 6700 kg 8200 kg 10000 kg 11900 kg 14100 kg 14400 kg / 15400 kg*
Dimenzije (dužina x širina x visina) 6190 x 2300 x 2100 mm 5830 x 2330 x 2100 mm 6180 x 2310 x 2200 mm 6180 x 2450 x 2240 mm 6180 x 2450 x 2240 mm 6700 x 2450 x 2520 mm 7140 x 2550 x 3200 mm
Dimenzija sanduka (unutrašnja d x š) 4510 x 2060/2160 mm 4150 x 2160 mm 4510 x 2200/2300 mm 4510 x 2200/2300 mm 4510 x 2200/2300 mm 4950 x 2200/2300 mm 5250 x 2416 mm
Visina stranica 500+500 mm 500+500 mm 600+600 mm 600+600 mm 600+600 mm 800+600 mm 800+800 mm
Visina do poda (serijske gume) 1020 mm 1000 mm 1020 mm 1040 mm 1040 mm 1280 mm 1400 mm
Zapremina ~ korisna zapremina 10,0 ~ 16,0 m 3 9,0 ~ 16,0 m 3 12,0 ~ 18,0 m 3 13,0 ~ 20,0 m 3 13,0 ~ 20,0 m 3 16,0 ~ 24,0 m 3 21,0 ~ 30,0 m 3
Trag (raspon kotača) 1740 mm 1650 mm 1740 mm 1750 mm 1750 mm 1850 mm 1950 mm
Osovina kvadrat 70 mm 70 mm 70 mm 80 mm 90 mm 120 mm 130 mm
Maksimalno opterećenje na priklopu (gornji / donji*) 1600 kg 1500 kg 1700 kg 2000 kg 2000 kg 1900 kg 2000 kg / 3000 kg*
Maksimalna brzina 25 km/h 25 km/h 25 km/h 25 km/h 25 km/h 40 km/h 40 km/h
Gume 15.0/55-17 15.0/55-17 15.0/55-17 19.0/45-17 19.0/45-17 385/65 R22.5 385/65 R22.5
Kočioni sistem naletni hidraulični / dvokružni zračni hidraulični / dvokružni zračni hidraulični / dvokružni zračni hidraulični / dvokružni zračni hidraulični / dvokružni zračni sistem sa ALB hidraulični /
Ispust za rinfuzu 390 x 240 mm 390 x 240 mm 390 x 290 mm 390 x 290 mm 390 x 290 mm 390 x 290 mm 390 x 390 mm
Broj stupnjeva hidrauličnog cilindra (dijametar) 5 (60/75/ 90/105/ 120 mm) 4 (60/75/ 90/105 mm) 5 (60/75/ 90/105/ 120 mm) 5 (60/75/ 90/105/ 120 mm) 5 (75/90/ 105/120/ 140 mm) 4 (90/105/ 120/140 mm) 5 (90/105/ 120/140/ 160mm)

Visina cilindra 1850 mm 1700 mm 1875 mm 1875 mm 1875 mm 2000 mm 2500 mm
Kut kipovanja bočno / nazad 45° / 45° 45° / 45° 45° / 50° 45° / 50° 45° / 50° 45° / 45° 45° / 45°
Potrebna količina ulja 14,0 l 10,6 l 14,0 l 14,0 l 20,2 l 25,2 l 35,9 l
Potrebna vučna snaga kW / KS > 36 kW / 48 PS > 41 kW / 54 PS > 50 kW / 66 PS > 59 kW / 78 PS > 68 kW / 91 PS > 81 kW / 109 PS > 90 kW / 121 PS
Lisnate opruge parabolične parabolične parabolične parabolične parabolične parabolične parabolične
Opruge za podizanje stranica serijska opr. serijska opr. serijska opr. serijska opr. serijska opr. serijska opr. serijska opr.
Centralno zatvaranje stranica serijska opr. serijska opr. serijska opr. serijska opr. serijska opr. serijska opr. serijska opr.
Konusna povišena stranica dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. serijska opr. serijska opr.

DODATNA OPREMA 800 900 1100 1300 1500 1800 2000
Gume 13.0/65-18 13.0/65-18 13.0/65-18 355/60 R18 355/60 R18 385/65 R22.5 RE 385/65 R22.5 RE
  19.0/45-17 19.0/45-17 19.0/45-17 435/50 R19.5 435/50 R19.5 435/50 R19.5 425/65 R22.5
  355/60 R18 355/60 R18 355/60 R18 445/45 R19.5 445/45 R19.5 500/45 R22.5 445/65 R22.5
  435/50 R19.5   435/50 R19.5 500/50 R17 500/50 R17 560/45 R22.5 550500//6600--2222..55
      500/50 R17     620/40 R22.5 560/60 R22.5
              600/50-22.5
              600/50 R22.5
Jednokružni zračni kočioni sistem nije moguće dodatna opr. dodatna opr. dodatna opr. dodatna opr. nije moguće nije moguće
Donji priklop – vučno oko D50mm / K80 nije moguće nije moguće dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr.
Hidraulična potporna stopa / Y-izvedba dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr.
Vučna kuka zadnja dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr.
Odvojiva zaštita zadnjih svjetala dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr.
Pod od HARDOX® lima 4 mm 4 mm 4 mm 4 mm 4 mm 4 mm 5 mm
Dimenzija sanduka nije moguće nije moguće 4510 x 2060/2160 mm 4510 x 2406mm 4510 x 2406 mm 4950 x 2416 mm 5250 x 2320/2416 mm
Visina stranica 600+600 mm 500 mm / 600+600 mm 600 mm / 500+500 mm 500+500 mm / 600 mm / 800+600 mm 600 mm / 800+600 mm 600+600 mm / 800+800 mm 800+600 mm
Treće povišene stranice visine 500 / 600 mm 500 / 600 mm 500 / 600 mm 500 / 600 mm 600 mm 600 mm 600 mm
Stranice za silažu – hidraulična vrata dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr.
Lijevak za zrno / Ispust za zrno dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr.
