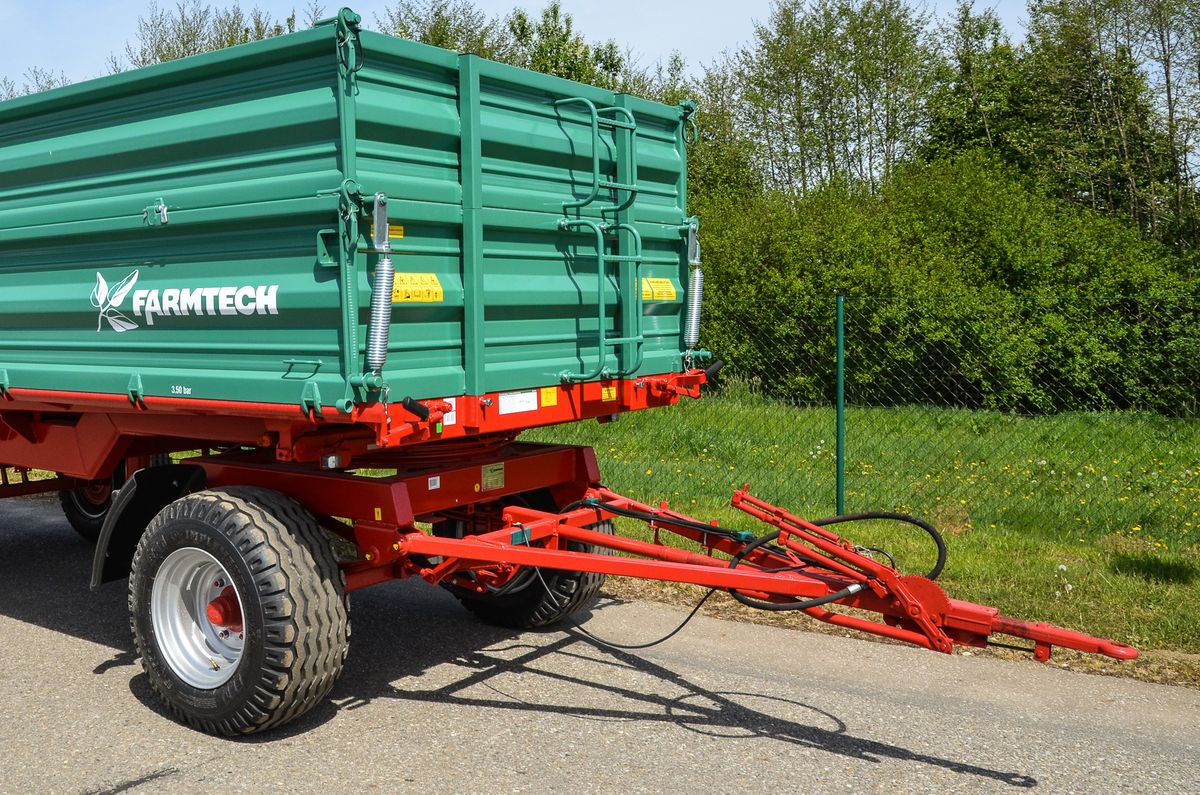

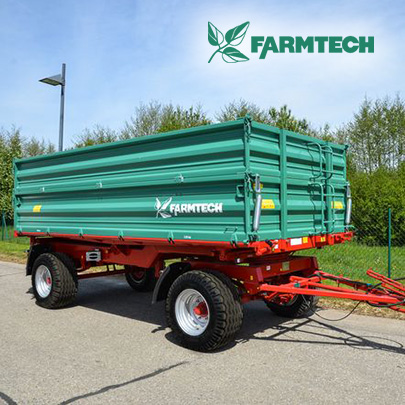

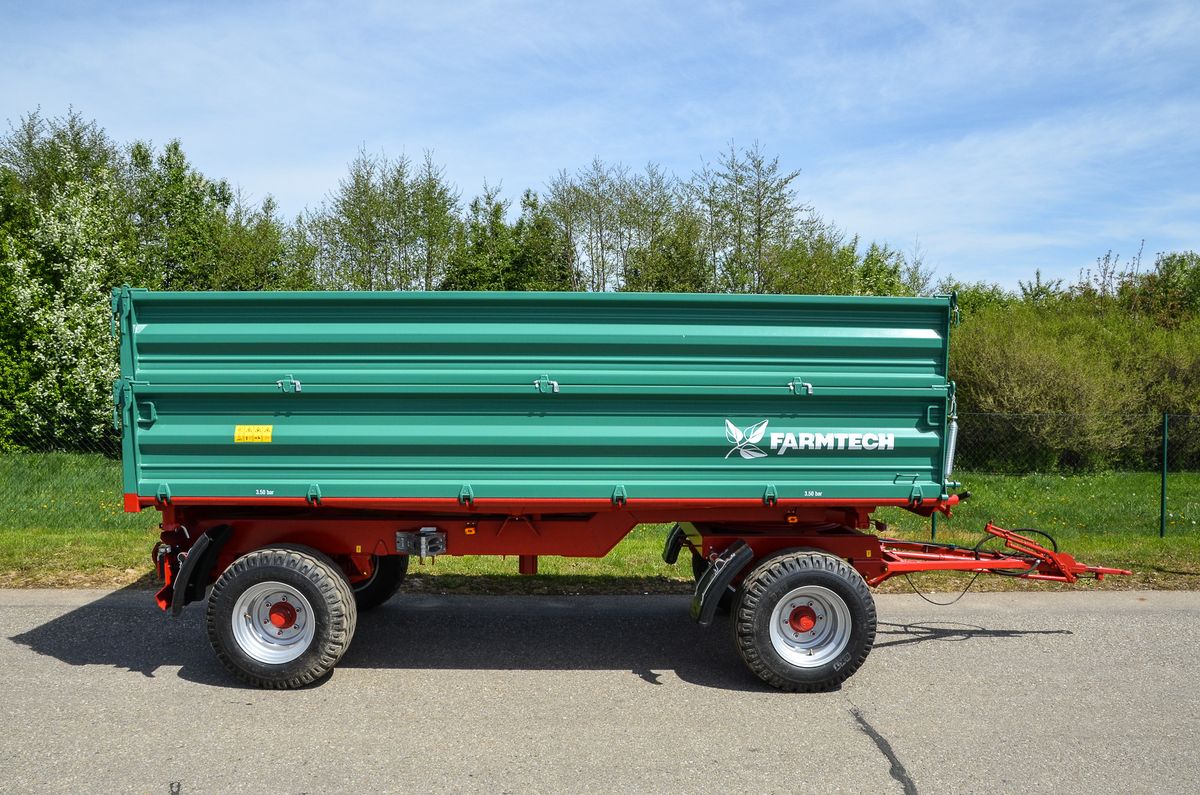

Dvoosovinske traktorske prikolice

Farmtech ZDK

Dvoosovinske traktorske prikolice sa oznakom ZDK su primjenljive za dug i težak transport, te nude maksimalnu sigurnost i udobnu vožnju čak i u ekstremnim uvjetima rada. Širok spektar modela, zapremine sanduka od 10 do 30 kubnih metara zadovoljavaju sve transportne potrebe malih i velikih poljoprivrednih gospodarstava.
Karakteristike
  • Stabilni gornji i donji okvir iz pravokutnih cijevi
  • Debljina poda 4 mm odn. 5 mm čeličnog lima
  • Kipovanje na tri strane (bočno i nazad)
  • Tvrdo kromirani teleskopski cilindar sa ograničenim hodom
  • Različite mogućnosti otvaranja stranica
  • Centralno zatvaranje stranica
  • Opruge za podizanje stranica
  • Demontažni stupovi
  • Konusni sanduk kod prikolica 8 t nosivosti i više, priprema za ojačanja stranica
  • Lanac za povezivanje u sanduku
  • Ispust za rinfuzu
  • Stabilne stepenice na prednjoj strani
  • Podložni klinovi (podmetači)
  • Priključak za vuču druge prikolice
  • Električne instalacije prema propisima
  • Elektrosignalizacija 12V Držač vučnih vilica, koji drži rudu u visini poteznice Parkirna kočnica
  • Naletna kočnica, hidraulične kočnice ili zračni kočioni sistem
  • Parabolične lisnate opruge
Oprema
ZDK 800 1100 1400 1600 1800
Najveća ukupna masa (tehnička masa) 8000 kg 11000 kg 14000 kg 16000 kg 18000 kg (20000 kg)
Vlastita masa (zavisi od opreme) 2400 kg 2500 kg 3700 kg 3800 kg 4700 kg
Nosivost 5600 kg 8500 kg 10300 kg 12200 kg 13300 kg
Dimenzije (dužina x širina x visina) 6600 x 2315 x 2210 mm 6600 x 2315 x 2410 mm 6915 x 2450 x 2560 mm 7090 x 2455 x 2570 mm 7280 x 2550 x 3370 mm
Dimenzija sanduka (unutrašnja d x š) 4510 x 2060/2160 mm 4510 x 2060/2160 mm 4950 x 2200/2300 mm 4950 x 2200/2300 mm 5250 x 2416 mm
Visina stranica 500+500 mm 600+600 mm 600+600 mm 600+600 mm 800+800 mm
Visina do poda (serijske gume) 1150 mm 1150 mm 1335 mm 1335 mm 1390 mm
Zapremina ~ korisna zapremina 10,0 ~ 16,0 m 3 12,0 ~ 18,0 m 3 14,0 ~ 24,0 m 3 14,0 ~ 24,0 m 3 21,0 ~ 30,0 m 3
Trag (raspon kotača) 1740 mm 1740 mm 1850 mm 1850 mm 1950 mm
Osovina kvadrat 70 mm 70 mm 90 mm 90 mm 120 mm
Promjer okretljivog petog točka 1000 mm 1000 mm 1100 mm 1100 mm 1100 mm
Maksimalna brzina 25 km/h 25 km/h 40 km/h 40 km/h 40 km/h
Gume 15.0/55-17 15.0/55-17 385/65 R22.5 385/65 R22.5 385/65 R22.5
Kočioni sistem naletna kočnica hidraulični / hidraulični / dvokružni zračni hidraulični / dvokružni zračni hidraulični / dvokružni zračni kočioni sistem sa ALB
Ispust za rinfuzu 390 x 240 mm 390 x 290 mm 390 x 290 mm 390 x 290 mm 390 x 390 mm
Broj stupnjeva hidrauličnog cilindra (dijametar) 4 (60/75/90/105 mm) 4 (60/75/90/105 mm) 4 (90/105/120/140 mm) 4 (90/105/120/140 mm) 4 (90/105/120/140 mm)
Visina cilindra 1700 mm 1700 mm 2000 mm 2000 mm 2000 mm
Kut kipovanja bočno / nazad 45° / 45° 45° / 45° 45° / 45° 45° / 45° 45° / 48°
Potrebna količina ulja 10,6 l 10,6 l 25,2 l 25,2 l 25,2 l
Potrebna vučna snaga kW / KS > 36 kW / 48 PS > 50 kW / 66 PS > 63 kW / 84 PS > 68 kW / 91 PS > 81 kW / 109 PS
Lisnate opruge parabolične parabolične parabolične parabolične parabolične
Opruge za podizanje stranica serijska opr. serijska opr. serijska opr. serijska opr. dodatna opr.
Centralno zatvaranje stranica serijska opr. serijska opr. serijska opr. serijska opr. serijska opr.
Konusna povišena stranica prednja i zadnja dodatna opr. dodatna opr. serijska opr. serijska opr. serijska opr.

DODATNA OPREMA 800 1100 1400 1600 1800
Gume 12.5/80-18 12.5/80-18 385/65 R22.5 RE 385/65 R22.5 RE 385/65 R22.5 RE
  13.0/65-18 13.0/65-18 425/65 R22.5 425/65 R22.5 425/65 R22.5
  15.0/70-18 15.0/70-18 435/50 R19.5 435/50 R19.5 435/50 R19.5
  355/60 R18 355/60 R18 500/45-22.5 500/45 R22.5500/55-20 445/65 R22.5
      500/45 R22.5   550/45-22.5
      500/55-20   560/45 R22.5
Oprema-40 km/h izvedba dodatna opr. dodatna opr. serijska opr. serijska opr. serijska opr.
Jednokružni zračni kočioni sistem nije moguće dodatna opr. dodatna opr. nije moguće nije moguće
Ojačane Y-vučne vilice nije moguće nije moguće dodatna opr. dodatna opr. dodatna opr.
Vučna kuka zadnja dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr.
Dimenzija sanduka nije moguće nije moguće 4950 x 2406 mm 4950 x 2406 mm nije moguće
Visina stranica 600+600 mm 500+500 mm 800+600 mm 800+600 mm 800+600 mm
Treće povišene stranice visine 500 / 600 mm 500 / 600 mm 600 mm 600 mm 600 mm
Lim za repu (lijeva ili desna strana) nije moguće nije moguće dodatna opr. dodatna opr. dodatna opr.
Cerada sa konstrukcijom dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr.
Lijevak za zrno / Ispust za zrno sa izlaznom cijevi dodatna opr. dodatna opr. dodatna opr. dodatna opr. dodatna opr.
